Prezentace průmyslové aplikace

NH-Ostrava


6 – ti proudové
sochorové
kontinuální lití



1. Struktura obrazovek

    Každá profesionální průmyslová aplikace má strukturovanou obrazovku. Strukturovaná obrazovka slouží k rychlejší orientaci a snažšímu ovládání aplikace. Na obr 3.1 je vzhled obrazovky použíté u této aplikace.

Obr 3.1 Strukturovaná obrazovka

Přepínací panel – v tomto panelu jsou zobrazovány aktuální obrazovky, tlačítka pro přihlášení uživatele, tlačítka pro přepínání obrazovek.
Alarmní řádky – zobrazují dva poslední nekvitované alarmy.
Stavové řádky – zobrazuje režimy licího stroje pro jednotlivé proudy P1 až P6.
Procesní část – zobrazuje vzhled jednotlivých obrazovek použitých v aplikaci.

2. Srovnání skutečnosti a vizualizačních obrazovek

    Na obr. 3.2a a 3.2b je vidět nastavení otočného licího stojanu.

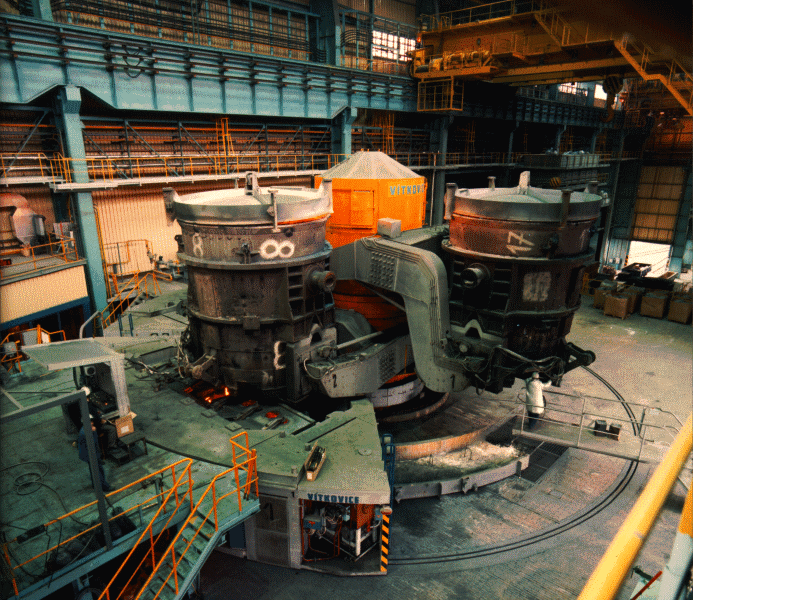

Obr. 3.2a Skutečnost

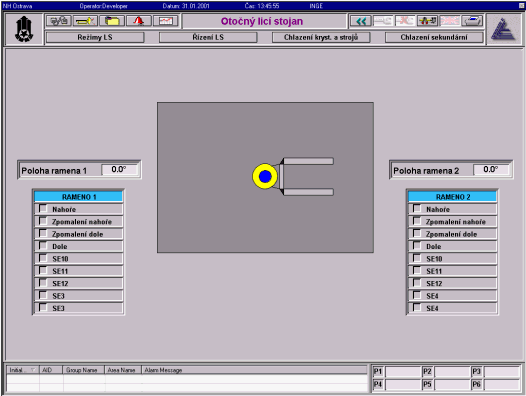

Obr. 3.2b Vizualizační obrazovka FactoryLink 7.0
   Na obr. 3.3a a 3.3b je vidět licí pánev a mezi pánev.
Obr. 3.3a Skutečnost

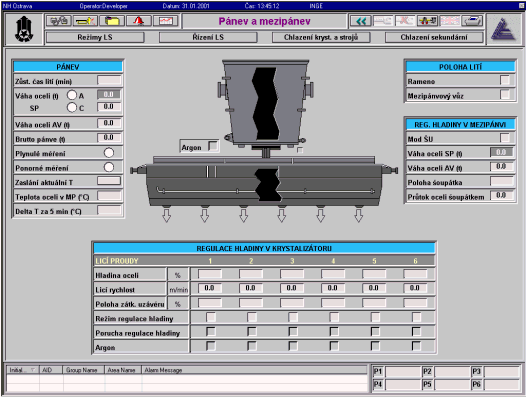

Obr. 3.3b Vizualizační obrazovka FactoryLink 7.0

3. Komunikace PLC

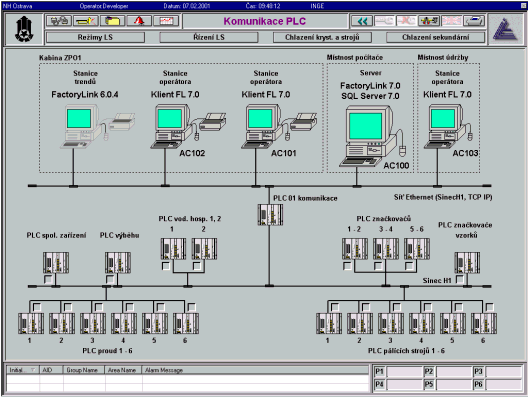

   Na obr. 3.4 vidíte vizualizační obrazovku , která slouží pro kontrolu komunikace mezi PLC a řídícími počítači.

Obr. 3.4 Komunikace PLC
   Po zmáčknutí jednoho z následujících tlačítek se zobrazí fotografie uvedeného zařízení.

4. Fotky provozu

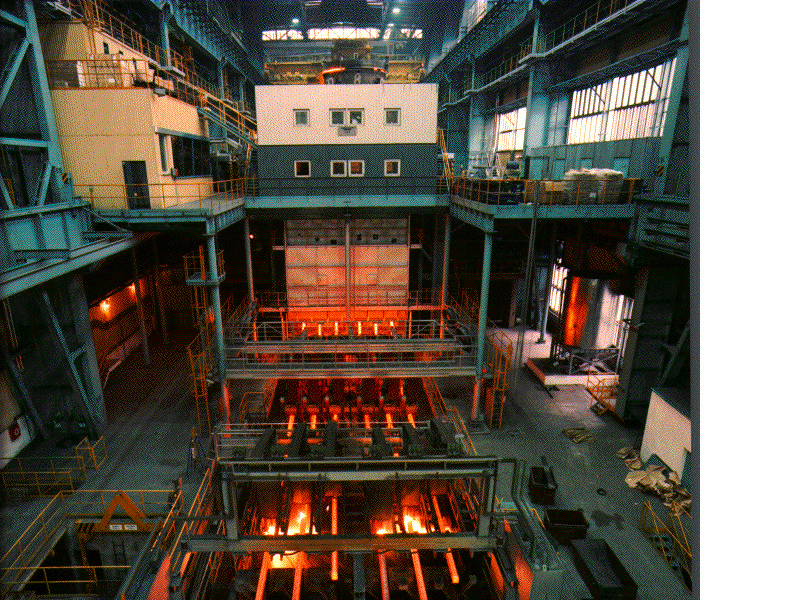

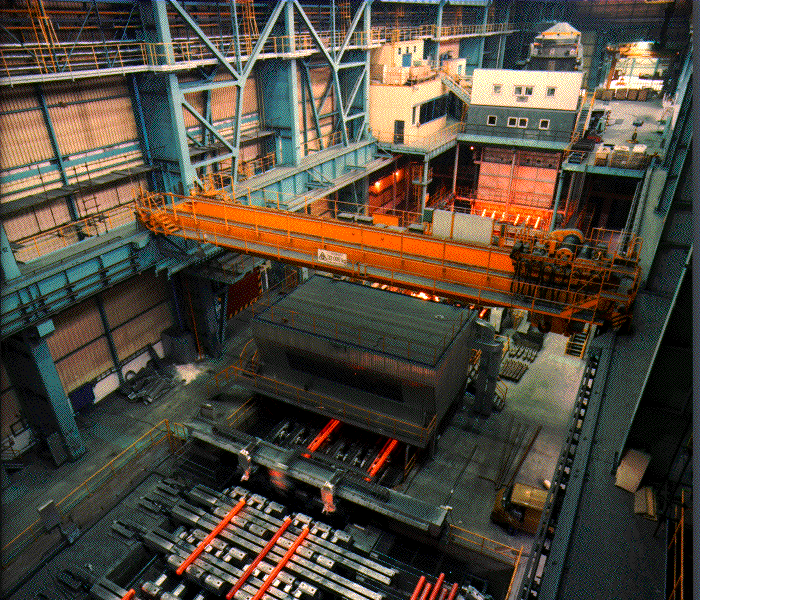

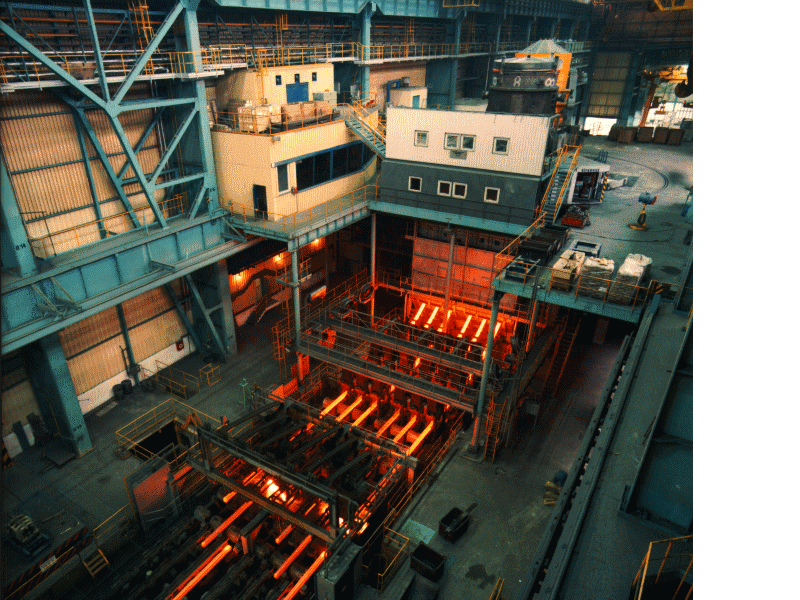

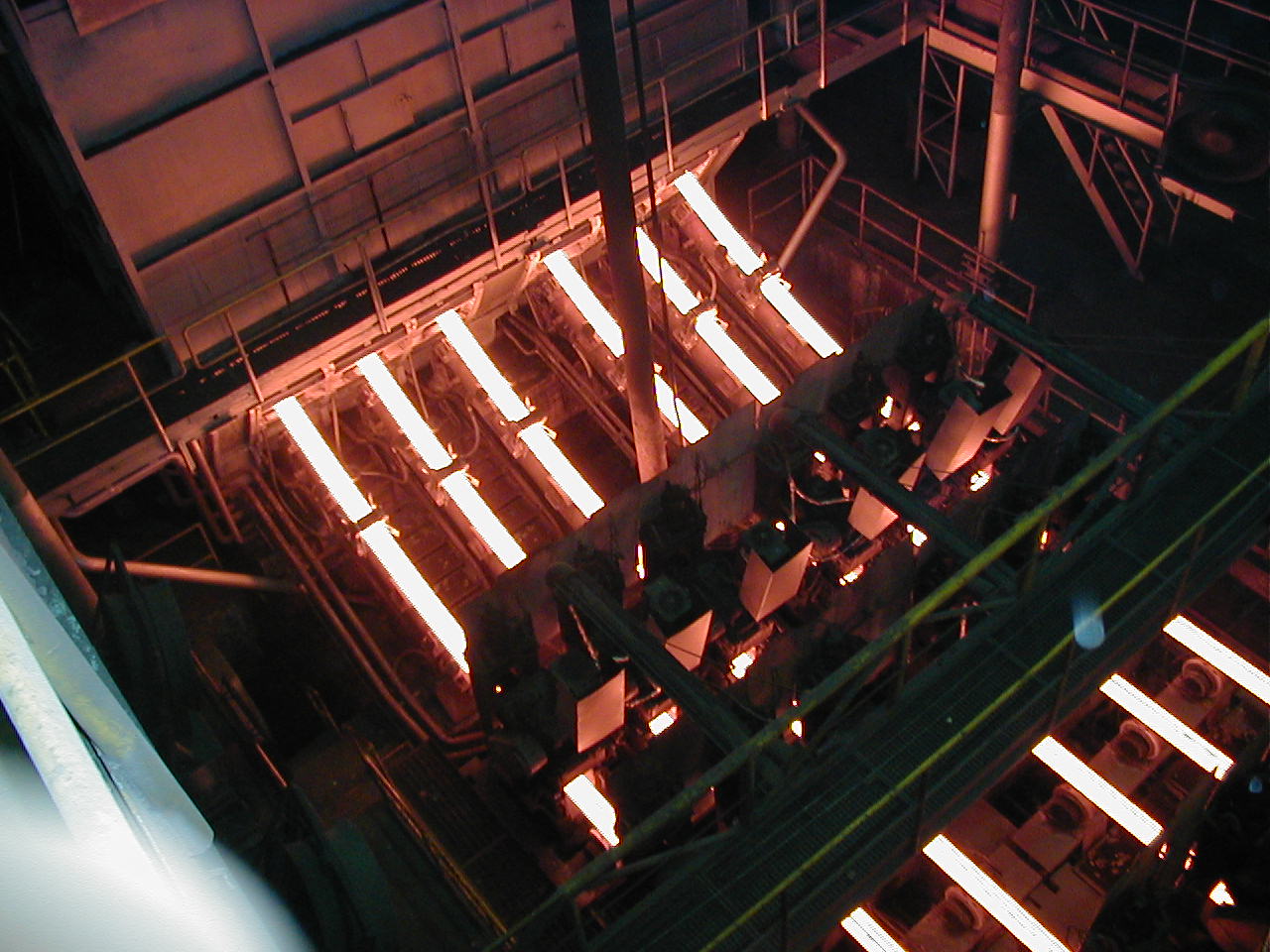

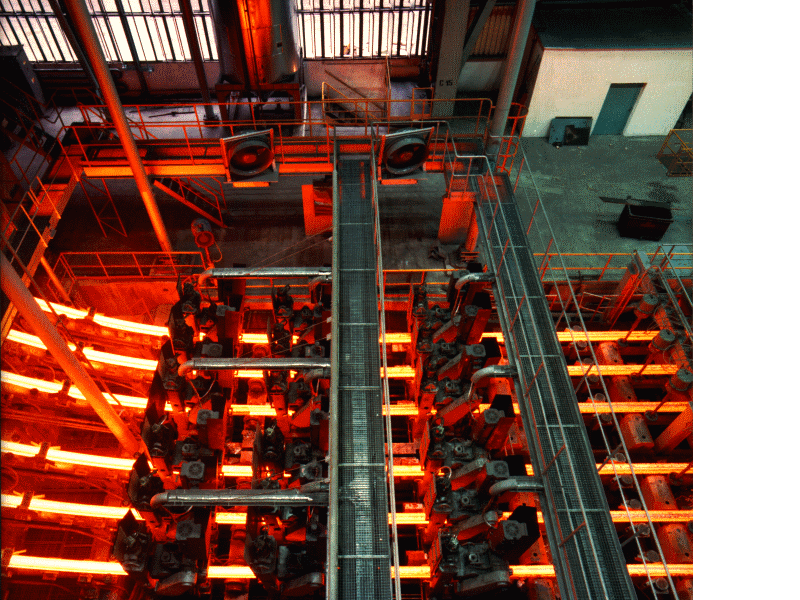

   Na následujících fotkách je vyfocone 6-ti proudové sochorové kontinuální lití.
